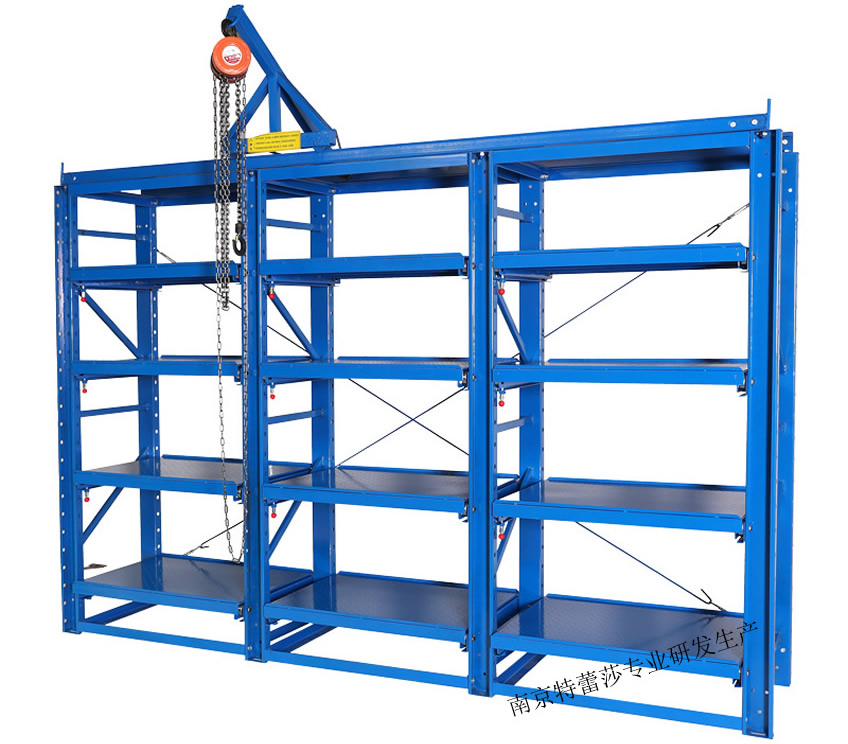

模具貨架又稱模具貨架，主要存放模具物品，根據層載能力要求分為輕型模具貨架和重型模具貨架。貨架頂部可配置移動葫蘆車，以方便模具的起吊。
貨架采用100×50mmC型鋼作為立柱，立柱由帶鋼經軋機一次性軋制而成。抽屜盤框架一般采用矩形管和4.0折彎件焊接而成上鋪鋼板。導向槽采用4.0鋼板折彎而成。頂部、底部采用橫梁連接，頂部鋪頂板，頂板可存放物品。 如廠房內無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，整體部件做好黑胚后經拋丸除油、除銹，噴塑后一道表面處理工藝，完成后便可包裝發貨。 |
模具貨架的特點：
1、組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構比較穩定，比較可靠，一般成排使用。
2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成。每條滑軌由兩個軸承前后上下固定，可以在導向槽內滾動，阻力小，可以拉出抽屜。
3、模具貨架的抽屜盤出于考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證。
4、輕型模具貨架層載在200～800kg/層。重型抽屜式貨架層載在：800～1500kg/層。
5、模具貨架占地少、層重大、分類詳細、容易操作。
6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本更節約，結構穩固。 |
|
|
| |
|
 |
|
 |
 |
模具式貨架/抽屜式貨架 |
模具架貨架/抽屜式貨架 |
 |
 |
重型模具貨架/抽屜式貨架 |
模具倉儲貨架/抽屜式貨架 |
 |
|
模具貨架導軌 |
模具貨架導軌 |
| |
|
|
外形尺寸 |
1100X600X2000mm |
2100X600X2000mm |
3100X600X2000mm |
4100X600X2000mm |
5100X600X2000mm |
6100X600X2000mm |
抽屜尺寸(長*寬) |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
每層大載重 |
800KG |
立柱規格 |
*50 |
表面處理 |
環氧樹脂粉噴塑 |
顏色 |
淺灰色、寶藍色、橘紅色 |
備 注 |
非標規格可以訂做 |
|
|
